Care este diferența dintre o flanșă de țeavă filetată și o flanșă de țeavă cu alunecare?

În domeniul sistemelor de conducte, flanșele joacă un rol crucial în conectarea conductelor, supapelor, pompelor și a altor echipamente pentru a forma o rețea completă de conducte. Printre diferitele tipuri de flanșe disponibile, flanșele pentru țevi filetate și flanșele pentru țevi cu alunecare sunt două opțiuni frecvent utilizate, fiecare cu propriile caracteristici, avantaje și aplicații unice. Ca furnizor deFlanșă țeavă filetată, Sunt bine versat în diferențele dintre aceste două tipuri de flanșe și vă pot oferi informații valoroase pentru a vă ajuta să luați o decizie informată pentru proiectele dvs. de conducte.

Design și Structură

Cea mai evidentă diferență între flanșele pentru țevi filetate și flanșele țevilor cu alunecare constă în designul și structura lor.

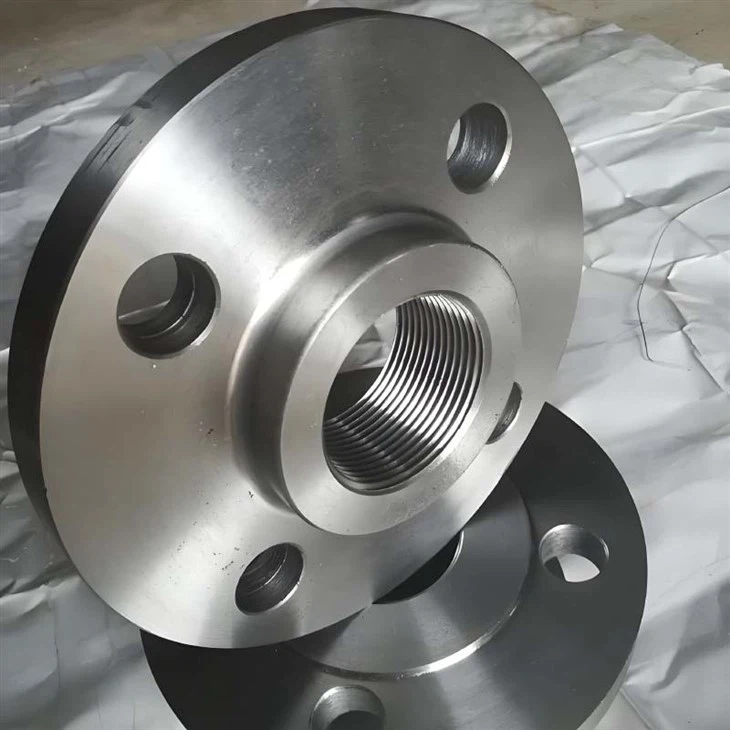

O flanșă de țeavă filetată, după cum sugerează și numele, are filete interne care se potrivesc cu filetele externe ale țevii. Acest lucru permite ca flanșa să fie înșurubată direct pe țeavă fără a fi nevoie de sudare. Filetele asigură o conexiune sigură, iar flanșa poate fi instalată și îndepărtată cu ușurință, făcând-o potrivită pentru aplicații în care sunt necesare demontare și reasamblare frecventă. Flanșele filetate sunt utilizate de obicei în sistemele de conducte de joasă presiune și cu diametru mic, cum ar fi în instalații sanitare, instrumente și unele aplicații industriale.

Pe de altă parte, o flanșă de țeavă cu alunecare este un disc plat, circular, cu un diametru puțin mai mare decât conducta. Are un orificiu central prin care se introduce teava. Flanșa este apoi sudată pe țeavă atât pe față, cât și pe diametrul interior. Sudarea asigură o legătură puternică și permanentă, asigurând integritatea sistemului de conducte. Flanșele cu alunecare sunt utilizate în mod obișnuit în aplicații de presiune medie până la înaltă, cum ar fi conductele de petrol și gaze, fabrici chimice și instalații de generare a energiei electrice.

Procesul de instalare

Procesul de instalare pentru flanșe de țeavă filetată și flanșe de țeavă cu alunecare, de asemenea, diferă semnificativ.

Instalarea unei flanșe de țeavă filetată este relativ simplă și simplă. În primul rând, capătul țevii trebuie filetat pentru a se potrivi cu filetele interne ale flanșei. Apoi, flanșa este înșurubată pe țeavă cu mâna până când este bine. În cele din urmă, o cheie poate fi folosită pentru a strânge și mai mult flanșa pentru a asigura o etanșare adecvată. Deoarece nu este implicată sudare, instalarea poate fi finalizată rapid și ușor, fără a fi nevoie de echipamente de sudură specializate sau sudori calificați.

În schimb, instalarea unei flanșe de țeavă cu alunecare necesită mai mult timp și efort. În primul rând, țeava trebuie tăiată la lungimea corespunzătoare, iar capătul trebuie teșit. Apoi, flanșa este alunecată peste țeavă și aliniată corespunzător. Apoi, flanșa este sudată de țeavă atât pe față, cât și pe diametrul interior. Procesul de sudare necesită echipamente specializate și sudori calificați pentru a asigura o sudură de înaltă calitate. După terminarea sudării, îmbinarea sudată trebuie inspectată pentru a se asigura integritatea acesteia.

Rezistență și durabilitate

Când vine vorba de rezistență și durabilitate, flanșele pentru țevi cu alunecare au în general un avantaj față de flanșele pentru țevi filetate.

Conexiunea sudată a unei flanșe de țeavă cu alunecare asigură o legătură puternică și permanentă între flanșă și țeavă. Acest lucru face ca flanșa cu alunecare să fie mai rezistentă la presiuni mari, vibrații și solicitări termice. În aplicațiile de înaltă presiune, îmbinarea sudată poate preveni scurgerile și poate asigura siguranța și fiabilitatea sistemului de conducte. În plus, conexiunea sudată oferă și o rezistență mai bună la coroziune, deoarece sudura poate fi protejată cu acoperiri adecvate.

Pe de altă parte, conexiunea filetată a unei flanșe de țeavă filetată nu este la fel de puternică ca o conexiune sudată. Firele pot fi deteriorate sau slăbite în timp din cauza vibrațiilor, a dilatației și contracției termice sau a instalării necorespunzătoare. Acest lucru poate duce la scurgeri și alte probleme în sistemul de conducte. Cu toate acestea, în aplicațiile cu presiune joasă și cu diametru mic, conexiunea filetată a unei flanșe filetate poate oferi rezistență și durabilitate suficientă.

Cost

Costul este un alt factor important de luat în considerare atunci când alegeți între flanșe de țeavă filetate și flanșe de țeavă cu alunecare.

Flanșele pentru țevi filetate sunt în general mai puțin costisitoare decât flanșele pentru țevi cu alunecare. Acest lucru se datorează faptului că procesul de fabricație pentru flanșe filetate este mai simplu și necesită mai puțin material. În plus, costul de instalare pentru flanșe filetate este, de asemenea, mai mic, deoarece nu este implicată sudură. Cu toate acestea, în unele cazuri, economiile de costuri ale utilizării flanșelor filetate pot fi compensate de nevoia de întreținere și înlocuire mai frecventă din cauza conexiunii relativ mai slabe.

Flanșele pentru țevi cu alunecare, pe de altă parte, sunt mai scumpe decât flanșele pentru țevi filetate. Acest lucru se datorează faptului că procesul de fabricație pentru flanșele slip-on este mai complex și necesită mai mult material. În plus, costul de instalare pentru flanșele slip-on este, de asemenea, mai mare, deoarece este necesară sudarea. Cu toate acestea, costul mai mare al flanșelor cu alunecare este adesea justificat de rezistența, durabilitatea și fiabilitatea lor superioară, în special în aplicații critice și de înaltă presiune.

Aplicații

Alegerea dintre flanșe de țeavă filetate și flanșe de țeavă cu alunecare depinde, de asemenea, de cerințele specifice aplicației.

Flanșele pentru conducte filetate sunt utilizate în mod obișnuit în sistemele de conducte de joasă presiune și cu diametru mic, cum ar fi în instalații sanitare, instrumente și unele aplicații industriale. Sunt potrivite pentru aplicații în care sunt necesare demontare și reasamblare frecventă, cum ar fi lucrările de întreținere și reparații. Flanșele filetate sunt, de asemenea, utilizate în mod obișnuit în aplicații în care sudarea nu este permisă sau practică, cum ar fi în unele fabrici de procesare a alimentelor și a băuturilor.

Flanșele de țeavă cu alunecare sunt utilizate în mod obișnuit în aplicații de presiune medie până la înaltă, cum ar fi conductele de petrol și gaze, fabrici chimice și instalații de generare a energiei electrice. Sunt potrivite pentru aplicații în care este necesară o conexiune puternică și permanentă pentru a asigura siguranța și fiabilitatea sistemului de conducte. Flanșele cu alunecare sunt, de asemenea, utilizate în mod obișnuit în aplicațiile în care sistemul de conducte este supus la vibrații ridicate, solicitări termice sau medii corozive.

Concluzie

În concluzie, flanșele pentru țevi filetate și flanșele pentru țevi cu alunecare sunt două tipuri diferite de flanșe cu propriile caracteristici, avantaje și aplicații unice. Alegerea dintre aceste două tipuri de flanșe depinde de diverși factori, cum ar fi cerințele de presiune și temperatură ale sistemului de conducte, frecvența dezasamblarii și reasamblarii, mediul de instalare și costul. Ca furnizor deFlanșă țeavă filetată, Vă pot oferi flanșe de țevi filetate de înaltă calitate, care corespund cerințelor dumneavoastră specifice. Dacă nu sunteți sigur ce tip de flanșă este cel mai bun pentru aplicația dvs., vă rugăm să nu ezitați să mă contactați pentru sfaturi și îndrumări profesionale. Aștept cu nerăbdare să discutăm despre nevoile dvs. de conducte și să vă ajut să găsiți cea mai potrivită soluție.

Referințe

• ASME B16.5 - Flanse pentru țevi și fitinguri cu flanșe
• API 6A - Specificații pentru echipamentele pentru cap de puț și pentru pomul de Crăciun
• ISO 7005 - Flanse metalice pentru tevi, supape, fitinguri si accesorii
