Cum interacționează o flanșă cu orificiu cu alte componente dintr-un sistem de control al debitului?

În lumea complicată a sistemelor de control al debitului, flanșa orificiului joacă un rol esențial și cu mai multe fațete. În calitate de furnizor de încredere de flanșe cu orificii, am fost martor direct la modul în care aceste componente interacționează cu diverse elemente într-o configurație de control al debitului și sunt încântat să vă împărtășesc aceste cunoștințe.

Înțelegerea elementelor de bază ale unei flanșe cu orificiu

Înainte de a explora interacțiunile sale, să înțelegem pe scurt ce este o flanșă cu orificii. O flanșă cu orificiu este un tip de flanșă utilizat în conducte pentru a măsura debitul fluidelor. Conține o placă cu orificii, care este o placă subțire cu un orificiu prelucrat cu precizie în centru. Pe măsură ce fluidul trece prin acest orificiu, are loc o cădere de presiune, iar prin măsurarea acestei diferențe de presiune, debitul poate fi determinat cu precizie.

Interacțiunea cu țevile

Cea mai fundamentală interacțiune a unei flanșe cu orificii este cu țevile din sistemul de control al debitului. Flanșa orificiului este proiectată pentru a fi fixată pe capetele a două țevi, creând o conexiune sigură și etanșă. Această conexiune este crucială pentru menținerea integrității fluxului de fluid. Flanșa trebuie aliniată corespunzător cu țevile pentru a se asigura că placa orificiului este centrată în conductă. Orice nealiniere poate duce la măsurători inexacte ale debitului și potenţiale scurgeri.

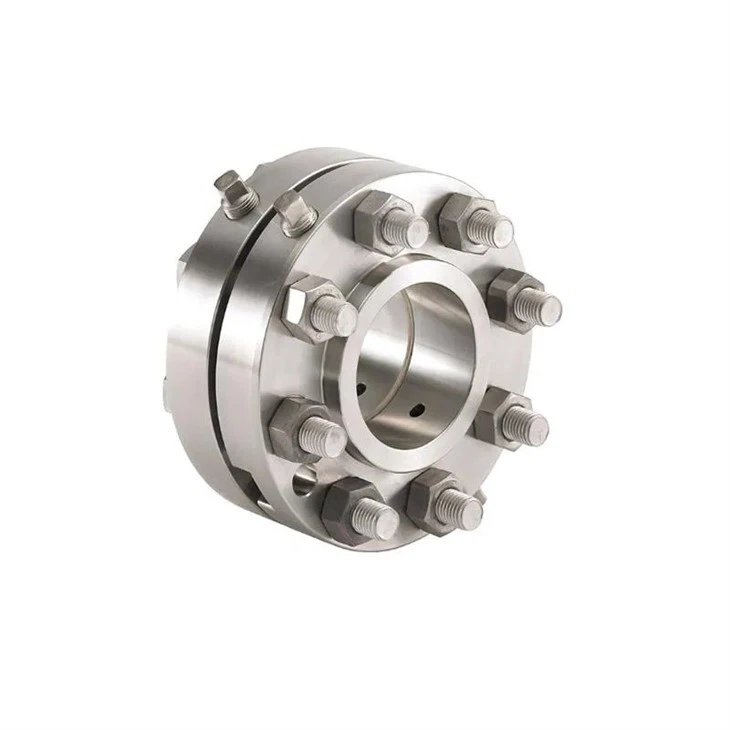

Materialul flanșei orificiului trebuie să fie, de asemenea, compatibil cu materialul țevii. De exemplu, dacă utilizați țevi din oțel inoxidabil,Flanse cu orificii din otel inoxidabilar fi o alegere ideala. Ele oferă o rezistență excelentă la coroziune, care este esențială atunci când aveți de-a face cu fluide corozive. Această compatibilitate asigură o conexiune de lungă durată și fiabilă între flanșă și țevi, reducând riscul defecțiunilor din cauza degradării materialului.

Interacțiunea cu valvele

Supapele sunt o altă componentă critică a unui sistem de control al debitului și interacționează îndeaproape cu flanșele cu orificii. Supapele sunt folosite pentru a controla fluxul de fluide, fie prin deschiderea, închiderea sau stroflarea conductei. Când o supapă este deschisă sau închisă, aceasta afectează presiunea și debitul fluidului care trece prin flanșa orificiului.

De exemplu, atunci când o supapă este închisă brusc, poate provoca o creștere a presiunii în amonte de supapă. Această creștere a presiunii poate afecta flanșa orificiului și placa orificiului. Flanșa orificiului trebuie să poată rezista acestor fluctuații de presiune fără a se deforma sau a se defecta. Unele sisteme avansate de control al debitului sunt proiectate pentru a utiliza supape împreună cu flanșe cu orificii pentru a regla debitul cu precizie. Prin reglarea poziției supapei pe baza măsurătorilor de debit obținute din flanșa orificiului, operatorii pot menține un debit constant și dorit.

Interacțiunea cu transmițătoarele de presiune

Transmițătoarele de presiune sunt esențiale pentru măsurarea căderii de presiune pe placa orificiului. Acestea sunt conectate la flanșa orificiului prin robinete de presiune, care sunt găuri mici perforate în flanșă de ambele părți ale plăcii cu orificii. Transmițătorul de presiune detectează diferența de presiune dintre părțile din amonte și din aval ale plăcii cu orificii și o transformă într-un semnal electric.

Acest semnal electric poate fi apoi trimis la un sistem de control, unde este utilizat pentru a calcula debitul. Precizia transmițătorului de presiune este crucială pentru obținerea unor măsurători fiabile de debit. Flanșa orificiului trebuie să fie proiectată pentru a oferi o citire stabilă și precisă a presiunii transmițătorului de presiune. Orice scurgere sau blocaj în robinetele de presiune poate duce la măsurători inexacte ale presiunii și, în consecință, calcule incorecte ale debitului.

Interacțiunea cu debitmetre

În plus față de placa cu orificii în sine, pot fi utilizate și alte debitmetre împreună cu flanșele cu orificii într-un sistem de control al debitului. Aceste debitmetre pot oferi informații suplimentare despre debitul fluidului, cum ar fi viteza, temperatura și densitatea.

De exemplu, debitmetrele cu ultrasunete pot fi utilizate pentru a măsura viteza fluidului din conductă. Prin combinarea datelor de la debitmetrul ultrasonic cu debitul calculat din flanșa orificiului, se poate obține o înțelegere mai cuprinzătoare a fluxului de fluid. Aceste date combinate pot fi utilizate pentru a optimiza sistemul de control al fluxului, pentru a îmbunătăți eficiența și pentru a detecta eventualele probleme, cum ar fi scurgerile sau blocajele.

Interacțiunea cu sistemele de control

Datele obținute din flanșa orificiului și componentele asociate acesteia, cum ar fi transmițătoarele de presiune și debitmetrele, sunt trimise la un sistem de control. Sistemul de control folosește aceste date pentru a lua decizii și pentru a regla funcționarea sistemului de control al fluxului.

De exemplu, dacă debitul este prea mare, sistemul de control poate trimite un semnal către o supapă pentru a se închide parțial, reducând debitul. În schimb, dacă debitul este prea mic, supapa poate fi deschisă în continuare. Flanșa orificiului acționează ca o sursă cheie de informații pentru sistemul de control, permițându-i acestuia să mențină condițiile de curgere dorite în conductă.

Impactul proprietăților fluidului

Proprietățile fluidului care curge prin flanșa orificiului au, de asemenea, un impact semnificativ asupra interacțiunii sale cu alte componente. Fluidele cu vâscozitate ridicată, de exemplu, pot provoca o cădere de presiune mai mare pe placa orificiului în comparație cu fluidele cu vâscozitate scăzută. Aceasta înseamnă că flanșa orificiului și componentele asociate, cum ar fi transmițătoarele de presiune, trebuie să fie capabile să gestioneze cu precizie aceste căderi de presiune diferite.

Fluidele corozive pot pune, de asemenea, provocări. După cum am menționat mai devreme, alegerea materialului potrivit pentru flanșa orificiului, cum ar fi oțelul inoxidabil, este crucială. În plus, coroziunea poate afecta placa orificiului în sine, modificându-i forma și dimensiunea în timp. Acest lucru poate duce la măsurători inexacte ale debitului, iar inspecția și întreținerea regulată a flanșei și plăcii orificiului sunt necesare pentru a asigura o funcționare precisă.

Întreținere și inspecție

Pentru a asigura interacțiunea corespunzătoare a flanșei orificiului cu alte componente ale sistemului de control al debitului, întreținerea și inspecția regulată sunt esențiale. Placa cu orificii trebuie inspectată pentru orice semne de uzură, coroziune sau deteriorare. Robinetele de presiune trebuie verificate pentru blocaje, iar șuruburile care țin flanșa de țevi trebuie strânse la cuplul corect.

Orice problemă identificată în timpul inspecției trebuie rezolvată prompt pentru a preveni defecțiunile și pentru a asigura acuratețea continuă a măsurătorilor debitului. Calibrarea regulată a transmițătoarelor de presiune și a altor dispozitive de măsurare este, de asemenea, necesară pentru a menține precizia acestora.

Concluzie

În concluzie, flanșa orificiului este o componentă centrală într-un sistem de control al debitului, interacționând cu țevi, supape, transmițătoare de presiune, debitmetre și sisteme de control. Funcționarea corectă a acestuia este crucială pentru măsurarea precisă a debitului și funcționarea eficientă a întregului sistem. În calitate de furnizor de flanse cu orificii, înțelegem importanța furnizării de produse de înaltă calitate, care să reziste rigorilor diverselor aplicații de control al debitului.

Dacă sunteți în căutarea unor flanse cu orificii fiabile sau aveți nevoie de mai multe informații despre cum se pot potrivi în sistemul dumneavoastră de control al debitului, vă invităm să contactați pentru o discuție de achiziție. Echipa noastră de experți este pregătită să vă ajute în găsirea celor mai bune soluții pentru nevoile dumneavoastră specifice.

Referințe

• Miller, RW (1996). Manual de inginerie pentru măsurarea debitului. McGraw - Hill.
• Spitzer, DW (2001). Măsurarea debitului: Ghiduri practice pentru măsurare și control. ISA - Societatea de instrumentare, sisteme și automatizare.
