Flanșele de îmbinare suprapusă pot fi utilizate în aplicații marine?

În domeniul ingineriei și construcțiilor marine, selecția componentelor adecvate este crucială pentru asigurarea siguranței, eficienței și longevității navelor și structurilor offshore. O astfel de componentă care este adesea luată în considerare este flanșa îmbinării suprapuse. În calitate de furnizor dedicat de flanșe de îmbinare, sunt frecvent întrebat dacă flanșele de îmbinare pot fi utilizate în aplicații marine. În această postare pe blog, voi aprofunda aspectele tehnice, avantajele și potențialele provocări asociate cu utilizarea flanșelor de îmbinare în mediul marin, oferind un răspuns cuprinzător la această întrebare.

Înțelegerea flanșelor de îmbinare cu suprapunere

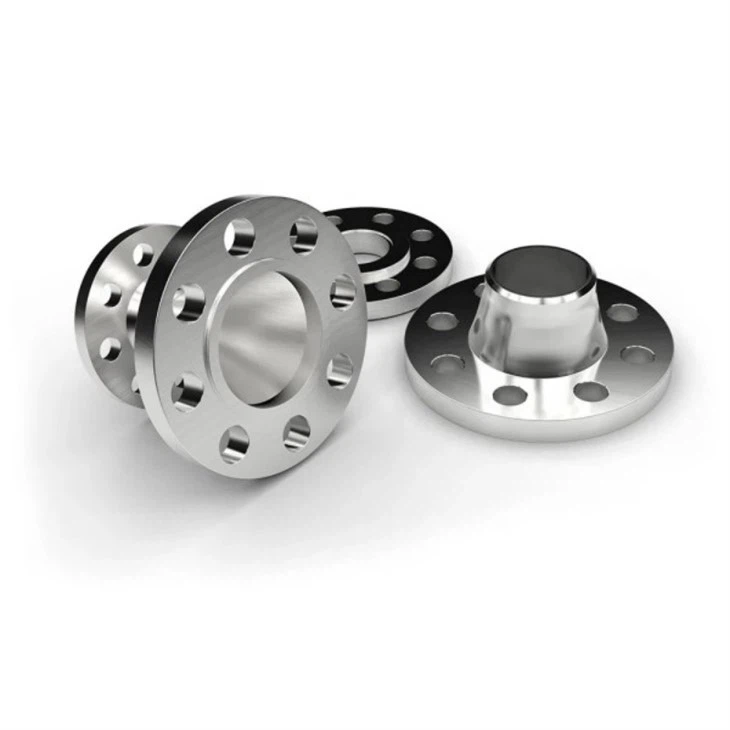

Înainte de a explora adecvarea lor pentru aplicații marine, să înțelegem mai întâi ce sunt flanșele de îmbinare suprapusă. O flanșă de îmbinare suprapusă este formată din două părți: un capăt și o flanșă de suport liberă. Capătul butuc este sudat pe țeavă, în timp ce flanșa liberă se poate roti liber în jurul capătului ștuț. Acest design permite o aliniere ușoară în timpul instalării, deoarece flanșa poate fi ajustată pentru a se potrivi cu găurile pentru șuruburi ale flanșei de îmbinare fără a fi nevoie să rotiți întreaga țeavă. Flanșele de îmbinare sunt fabricate în mod obișnuit din diverse materiale, inclusiv oțel carbon, oțel inoxidabil și oțel aliat, pentru a se potrivi diferitelor condiții și cerințe de funcționare.

Avantajele flanșelor de îmbinare cu suprapunere în aplicații marine

1. Ușurință de instalare

Unul dintre avantajele principale ale flanșelor de îmbinare suprapusă în aplicații marine este ușurința lor de instalare. În spațiile restrânse ale unei nave sau ale unei platforme offshore, poate fi dificil să aliniați și să fixați flanșe tradiționale. Capacitatea de a roti flanșa de sprijin liberă independent de țeavă simplifică procesul de instalare, reducând timpul și forța de muncă necesare. Acest lucru este deosebit de benefic în timpul operațiunilor de întreținere sau reparații, unde instalarea rapidă și eficientă este esențială pentru a minimiza timpul de nefuncționare.

2. Rezistenta la coroziune

Mediile marine sunt foarte corozive datorită prezenței apei sărate, umidității și diferitelor substanțe chimice. Flanșe de îmbinare cu suprafață din oțel inoxidabilFlanșă din oțel inoxidabilsunt o alegere excelentă pentru aplicațiile marine, deoarece oferă o rezistență superioară la coroziune în comparație cu alte materiale. Conținutul de crom din oțelul inoxidabil formează un strat de oxid pasiv pe suprafață, care protejează flanșa de rugină și coroziune. Acest lucru asigură integritatea flanșei și a sistemului de conducte pe o perioadă îndelungată, reducând nevoia de înlocuiri frecvente și întreținere.

3. Flexibilitate

Flexibilitatea oferită de flanșa de sprijin liber permite un anumit grad de mișcare și absorbție a vibrațiilor în sistemul de conducte. În mediul marin, navele și structurile offshore sunt supuse mișcării constante din cauza valurilor, vântului și vibrațiilor motorului. Flanșele de îmbinare suprapusă pot suporta aceste mișcări fără a provoca solicitări excesive asupra țevilor sau racordurilor cu flanșe. Acest lucru ajută la prevenirea defecțiunilor cauzate de oboseală și a scurgerilor, sporind fiabilitatea generală a sistemului.

4. Cost-eficiență

În unele cazuri, flanșele de îmbinare suprapusă pot fi o alternativă rentabilă la alte tipuri de flanșe. Flanșa de susținere liberă poate fi realizată dintr-un material mai puțin costisitor decât capătul butuc, reducând costul total al ansamblului de flanșă. În plus, ușurința instalării și întreținerii poate duce la costuri mai mici cu forța de muncă pe toată durata de viață a sistemului.

Provocări și considerații

În timp ce flanșele de îmbinare suprapusă oferă mai multe avantaje pentru aplicațiile marine, există și unele provocări și considerații care trebuie luate în considerare.

1. Evaluarea presiunii

Flanșele îmbinării suprapuse au, în general, o presiune mai scăzută în comparație cu alte tipuri de flanșe, cum ar fi flanșele gâtului de sudură. Acest lucru se datorează faptului că legătura dintre capătul ștuț și flanșa liberă nu este la fel de puternică ca o îmbinare complet sudată. Prin urmare, este important să se evalueze cu atenție cerințele de presiune ale aplicației maritime și să se asigure că flanșele de îmbinare sunt potrivite pentru condițiile de operare prevăzute. În aplicațiile de înaltă presiune, modelele alternative ale flanșelor pot fi mai potrivite.

2. Performanța de etanșare

Performanța de etanșare a flanșelor de îmbinare suprapusă poate fi afectată de rotația flanșei de suport liber. Dacă flanșa nu este strânsă sau aliniată corespunzător, poate duce la scurgeri în jurul garniturii. Pentru a asigura o etanșare fiabilă, este esențial să folosiți garnituri de înaltă calitate și să urmați procedurile de instalare recomandate de producător. Inspecția și întreținerea regulată a conexiunilor cu flanșă sunt, de asemenea, necesare pentru a detecta și rezolva eventualele probleme de etanșare.

3. Compatibilitatea materialelor

Pe lângă rezistența la coroziune, este important să se ia în considerare compatibilitatea materialelor flanșei îmbinării suprapuse cu fluidele și substanțele chimice transportate în sistemul de conducte. Unele substanțe chimice pot reacționa cu anumite materiale, ducând la coroziune sau degradarea flanșei. Prin urmare, este esențial să selectați materialul potrivit pe baza cerințelor specifice ale aplicației marine.

Studii de caz și exemple

Pentru a ilustra aplicarea practică a flanșelor de îmbinare suprapusă în industria navală, să ne uităm la câteva studii de caz.

1. Platforme offshore de petrol și gaze

În platformele de petrol și gaze offshore, flanșele de îmbinare sunt utilizate în mod obișnuit în sistemele de conducte de joasă presiune, cum ar fi cele pentru injecția de apă, protecția împotriva incendiilor și ventilația. Ușurința instalării și rezistența la coroziune a flanșelor de îmbinare suprapusă le fac o alegere potrivită pentru aceste aplicații. De exemplu, o mare companie petrolieră a instalat recent flanșe de îmbinare din oțel inoxidabil pe o nouă platformă offshore. Flanșele au fost folosite în sistemul de injecție de apă, care funcționează la presiuni relativ scăzute. Procesul de instalare a fost finalizat rapid și eficient, iar flanșele au funcționat bine de la punerea în funcțiune, fără probleme de scurgere sau coroziune raportate.

2. Constructii navale

În industria construcțiilor navale, flanșele de îmbinare suprapusă sunt adesea folosite în sistemele de conducte ale navelor, inclusiv navelor de marfă, tancurilor și navelor navale. Sunt utile în special în zonele în care spațiul este limitat sau unde este necesară întreținere frecventă. De exemplu, o companie de construcții navale a folosit flanșe de îmbinare suprapusă în sistemele de santină și balast ale unei noi nave de marfă. Capacitatea de a roti flanșele de suport libere a făcut mai ușoară alinierea flanșelor în timpul procesului de instalare, iar rezistența la coroziune a flanșelor din oțel inoxidabil a asigurat fiabilitatea pe termen lung a sistemului.

Concluzie

În concluzie, flanșele de îmbinare suprapusă pot fi utilizate în aplicații marine, cu condiția ca avantajele lor să fie cântărite cu atenție față de potențialele provocări. Ușurința lor de instalare, rezistența la coroziune, flexibilitatea și rentabilitatea le fac o opțiune viabilă pentru multe sisteme de conducte de joasă presiune și servicii generale de pe nave și structuri offshore. Cu toate acestea, este important să luați în considerare factori precum presiunea nominală, performanța de etanșare și compatibilitatea materialelor pentru a asigura funcționarea sigură și fiabilă a sistemului.

În calitate de furnizor de flanșe de îmbinare, mă angajez să ofer produse de înaltă calitate și asistență tehnică pentru a răspunde nevoilor specifice ale industriei maritime. Dacă intenționați să utilizați flanșe de îmbinare suprapusă în proiectul dumneavoastră marin, vă încurajez să ne contactați pentru mai multe informații și pentru a discuta cerințele dumneavoastră. Echipa noastră de experți va fi bucuroasă să vă ajute în alegerea flanșelor potrivite și să vă ofere îndrumări cu privire la instalare și întreținere.

Referințe

• ASME B16.5 - Flanse pentru țevi și fitinguri cu flanșe
• ASTM A182 - Specificație standard pentru flanșe de țevi din aliaj forjat sau laminat și din oțel inoxidabil, fitinguri forjate și supape și piese pentru service la temperatură înaltă
• API 6A - Specificații pentru echipamentele pentru cap de puț și pentru pomul de Crăciun
